一 、產品說明

該智能防雷監測模塊包含了開關量 ，雷擊次數 ，空開狀態 ，環境溫度的檢測 。一路開關量監測模塊是否劣化 ；雷擊次數為數碼管顯示 ，同時雷擊次數可以通過485傳輸給後台 ；空開狀態監測輸出端火線跟零線之間的電壓 ，如果是220V則判定空開是正常的 ，如果為0則判定空開是斷開了 。（空開4P要一體式的） ；環境溫度監測當SPD溫度到了一定的值的時候可以設置報警值 。

二、產品特性

1 、模塊導軌式安裝 ，配合電源防雷器使用安裝方便 ；

2 、220V供電 ；

3 、標準modbus協議 ；

4 、可以連接到後台服務器 ，在網絡範圍內 ，電腦可遠程監控任意一個采集終端 。

三 、性能參數

 四 、工作原理

智能防雷監測模塊和防雷器串聯 ，實時監測防雷器的工作狀態 ，並記錄雷擊次數 ，空開狀態 ，以485信號方式傳輸給防雷采集模塊 ，防雷采集模塊接收485信號後以網絡信號的方式傳輸到軟件後台 ，客戶的網線插入到防雷采集模塊的網絡端口接口即可 。

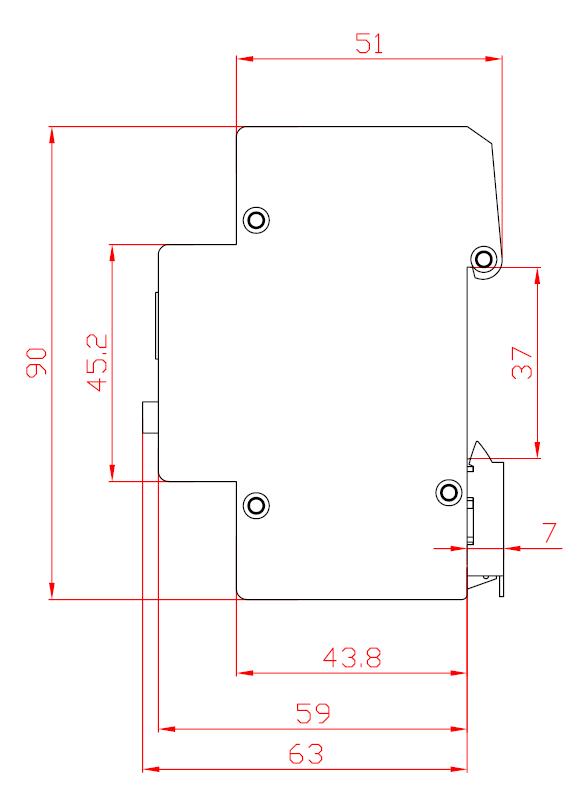

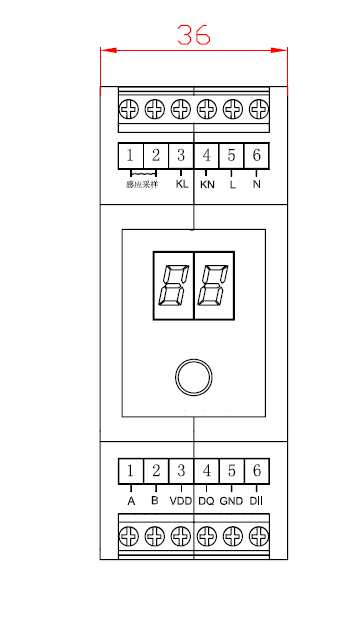

五 、尺寸和連接示意圖

上排端子從左到右依次所代表的內容如下 ：

1-2感應采樣 ：接雷電計數器線圈

3（KL） ：接在空開輸出端L線上

4（KN） ：接在空開輸出端N線上

5（L） ：接在空開輸入端L線上

6（N） ：接在空開輸入端N線上

下排端子從左到右依次所代表的內容如下 ：

1（A） ：485信號

2（B） ：485信號

3（VDD） ：接傳感器電源線

4（DQ） ：接傳感器信號線

5（GDN） ：接傳感器及防雷遙信的C端

6（D|1） ：接防雷遙信NC端

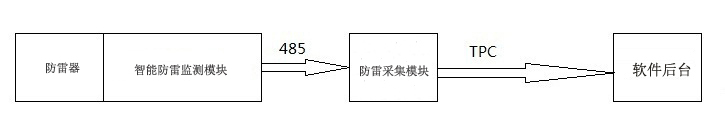

六 、係統原理圖
