丨產品用途丨

      SPD通用電源模塊浪湧保護器 ，符合SPD國家標準GB18802.1-2011要求規範 ，使用時並聯在電源線路上 ，它利用其自身當兩端電壓高於規定電壓後通過的電流呈指數規律增長的伏安特性 ，能夠有效的將竄入電力傳輸線的瞬時過電壓限製在設備或係統所能承受的電壓範圍內 ，達到將強大的雷電流泄流入地 、抑製浪湧 、泄流和限幅作用 ，從而保護被保護的設備或係統不受衝擊而損壞 。

丨產品特點丨

● 高能容量氧化鋅壓敏電阻—高放電通流容量 ；

● 響應時間訊速 ，反應能力快速 ；

● 一體化模塊結構設計 ；

● 失效指示功能 ，紅色窗口出現為失效狀態 ；

● 熱敏控製過熱危險脫扣機構 ，聯動指示窗口 ；

丨適用範圍丨

      SPD通用電源模塊浪湧保護器 ，主要用於第一級電源設備的保護 ，常用於易遭雷擊的室外電源配電櫃 、室內電源配電櫃和有向外引出線的屋頂配電設備 ，適用於工民建築 、電氣 、通信 、道路交通 、石油化工等各行業的電源設備保護 。

 丨主要參數丨

丨結構原理丨

    電湧保護器分為箱式和模塊式兩種,均采用了非線性特性極好的過電壓保護元件 。在正常情況下↓電湧保護器處於 高阻狀態,漏電流極低,從而保證電源係統正常供電。當電源係統出現電湧過電壓時, 電湧保護器立即在納秒級的時間 內導通,將過電壓的幅值限製在設備的安全工作範圍內;同時將電湧能量入地釋放掉 。隨後 ，電湧保護器又迅速變為高阻狀態 。

丨常用AV230/400V浪湧保護器丨

      電湧保護器可以在最短的時間(納秒級)內將被保護線路接入等電位係統中,使設備各端口等電位,同時釋放在電路上 因雷電感應而產生的大量脈衝電流,將過電壓鉗位.降低設備各端口的電位差 。電湧保護器適合於230/400V供配電係統 的瞬態過電壓保護,該係列產品可以極其有效地抑製由雷電引起的感應過電壓及係統操作過電壓,保護設備安全,保障係統的正常運行 。

      對於設備(或係統) ,必須在各進出線纜上安裝相應的電湧保護器,一旦 線纜上產生過電壓,由於電湧保護器的作用 ， 將過電壓限製到設備的耐壓值以內,從而保護設備(或係統)免遭損壞 。

丨應用領域丨

電湧保護器適用於交流48Hz~62Hz,額定工作電壓230V/400V的TT. TN. IT等供電係統 、網絡通信(WIFI. 4G和5G等信號)設備電源係統及工廠低壓動力和控製係統,對雷電感應和其它瞬時過電壓進行保護 。

丨浪湧特點丨

1 、可靠的熱脫扣保護裝置 ；

2 、獨特的短路過流脫扣功能 ；

3 、可視狀態指示窗口 ：綠色/透明（正常） 、紅色（故障）工作狀態一目了然;

4 、通流容量大 、殘壓低 ；

5 、響應時間快 ，納秒級時間內動作 ；

6 、遙信觸點可選擇 。

丨浪湧尺寸丨

丨浪湧接線圖丨

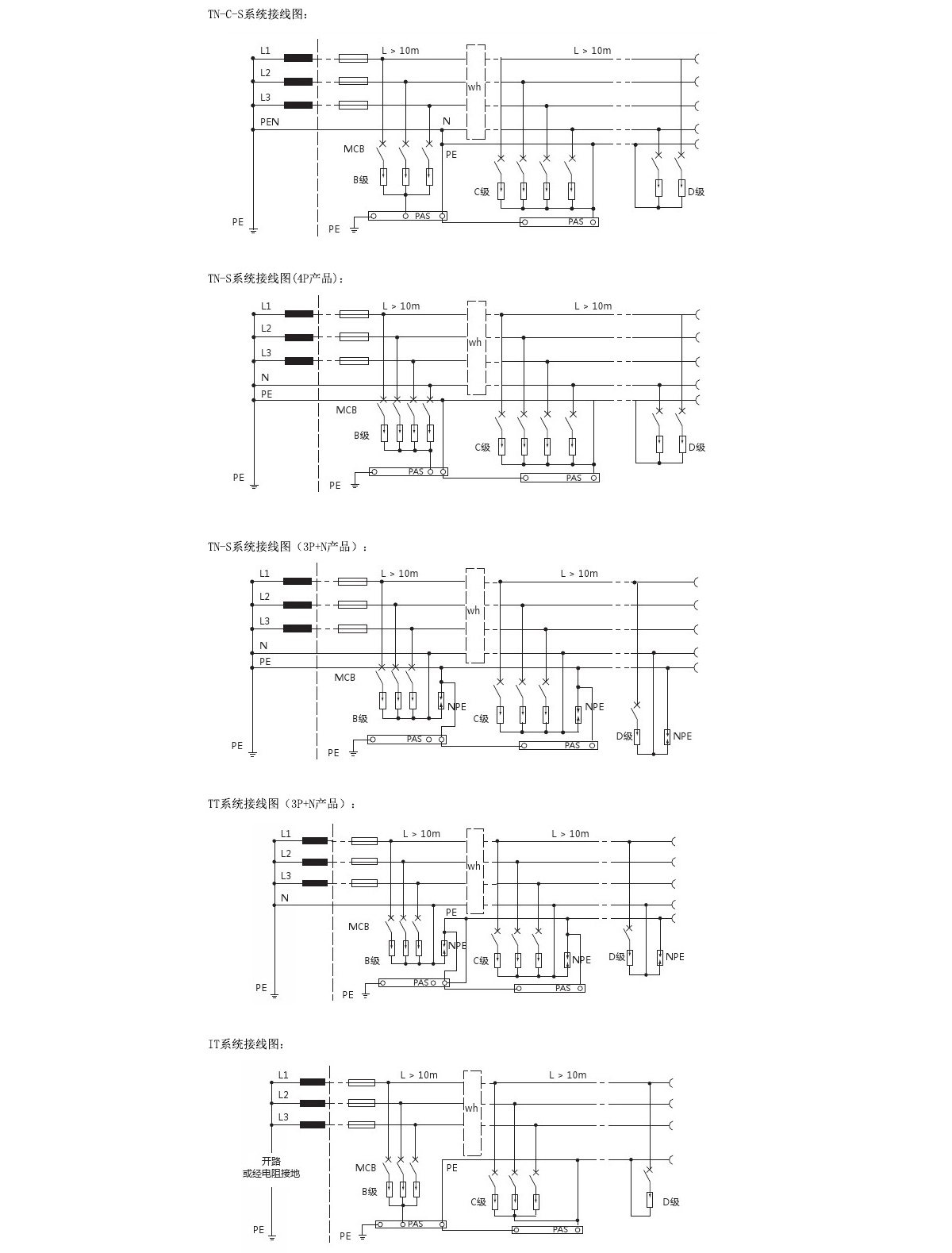

丨係統接線圖丨

丨開關型浪湧保護器丨

    采用密封式內充惰性氣體的製造技術 ，內部配備的高性能絕緣火花間隙 ，具有極低的電壓保護水平（1.8kV）和強大的泄放電流的能力（在10/350 μs波形下 ， Iimp達到50kA ，相當於8/20 μs波形下Imax＝700kA的水平） ，並能自動切斷可能產生的工頻續流 ，續流切斷能力達到25kA ；其顯著的性能 、安全性和可靠性在國際上處於領先水平 。由於其極低的電壓保護水平（1.8kV） ，確保了與C級防雷器配合使用時 ，不需要設計退耦裝置或者在B級和C級之間留有一定的安裝距離 ，這樣它可以節省超過45％的安裝空間 。

在保護模式上 ，尊龍凱時電氣的電湧保護器普遍推薦采用3+NPE保護模式 ，即 ：L1 、L2 、L3對N采用壓敏電阻元件進行差模保護 ，N對PE采用氣體放電管進行共模保護 ，從而使電湧保護器具有全模保護而適用於TN-S、TT 、TN-C-S等所有配電方式 。（尊龍凱時電氣同時也根據客戶需要提供1P 、2P 、3P 、4P等各種組合方式的產品）

·在外形結構上 ，尊龍凱時電氣采用插拔式結構 ，帶工作狀態指示窗口 ，每個模塊設有防止誤插錯裝置 ，具備遙信觸點（可選） ，具有可帶電插拔 、維修成本低 、更換簡單 、人性化指示 、可遠程報警等優點 。

丨光伏浪湧保護器丨

    依據IEC61643-1 ，GB18802.1標準設計 ，專用於光伏發電設備或兼顧其他DC係統的潛在應用 。 雷電對設備的威脅並不來自光伏發電技術本身 ，而是取決於整個太陽能發電項目覆蓋的表麵 、光伏場地的情況 、附近的高金屬結構(如信號塔等) ，以及當地的雷電活動水平 。

    由於光伏係統與公共電網相連 ，太陽能電池板提供的電能作為可再生能源受到廣 泛關注 。光伏係統(PV)受熱麵往往處於孤立的 、暴露的場所 ，使得雷電成為一個重要風險因素 ，例如雷電直擊建築物或在設備上產生的電湧過電壓 。一般情況下 ，電池板與變流器相連 。一旦出現間接雷擊 ，由於電子元件無法承受很高的過電壓 ，電池板 、變流器內精密並且昂貴的電子元件和半導體元件很可能遭到損壞 。針對過電壓 ，尊龍凱時電氣公司開發了特殊的光伏浪湧產品 ，用於保護發電站 、民用電池板以及變流器 DC 側設備免受雷電侵害 。

丨產品描述丨

      采用 MOV-MOV (Metal Oxyd Varistro 金屬氧化物避雷器)TUR PV電湧保護器 ，可以將過電壓限製在電壓保護水平值的範圍內 。尊龍凱時在標準和使用指南中推薦的電湧保護器 ，采用全模式保護( + 和 -  ，+ 和地 ，- 和地) 。每個電湧保護器均可采用遙信輔助觸點(可選擇)提供 TUR 的工作狀態 。

·標稱電壓 ：230/400V AC

·極數 ：1 ，2 ，3 和 4極

·最大放電電流 Imax(8/20μs) ：20 、40 、70和100kA

·衝擊電流 limp(10/350μs) ：25 、50kA

·電壓保護水平 Up ：1.3 ... 2.3kV

·標準 ：IEC 61643-1/EN 61643-11 ，GB 18802.1

·環境溫度 ：-40 ~ + 80℃

·結構特點 ：插拔式模塊 ，安全儲備保護 ，工作指示窗 ，遠端遙信觸點

·保護對象 ：交流總配電 、逆變器交流側設備 、追蹤係統交流配電

丨限壓型浪湧保護丨

    內部配備了高能量的氧化鋅壓敏電阻 ，具有絕佳的非線性特性 ，具有響應時間極短 、殘壓低 、通流容量大 、壽命長的優點 。大容量產品內部還以兩片或三片壓敏電阻並聯實現安裝儲備保護（冗餘保護） ，從而具有更高的安全性和可靠性 。

    在保護模式上 ，尊龍凱時電氣電湧保護器普遍推薦采用3+NPE保護模式 ，即 ：L1 、L2 、L3對N采用壓敏電阻元件進行差模保護 ，N對PE采用氣體放電管進行共模保護 ，從而使TUR係列電湧保護器具有全模保護而適用於TN-S 、TT、TN-C-S等所有配電方式 。（尊龍凱時電氣同時也根據客戶需要提供1P 、2P 、3P 、4P等各種組合方式的產品）

·在老化過熱保護方麵 ，尊龍凱時電氣係列限壓型電湧保護器采用成熟的低溫焊錫熱脫扣技術 。如果壓敏電阻因過載而老化時 ，內置的熱脫扣裝置自動彈開 ，工作狀態指示窗口的顏色會由白色轉變為紅色 ，提示更換相關模塊 。

·在外形結構上 ，尊龍凱時電氣采用插拔式結構 ，帶工作狀態指示窗口 ，每個模塊設有防止誤插錯裝置 ，具備遙信觸點（可選） ，具有可帶電插拔 、維修成本低 、更換簡單 、人性化指示 、可遠程報警等優點 。

丨開關型SPD和限壓型SPD的區別丨

  開關型SPD為間隙放電型器件 ，其雷電能量瀉放能力大 ，在線路上使用的主要作用是泄放雷電能量 ；限壓型SPD為氧化鋅壓敏電阻器件 ，其雷電能量瀉放能力小 ，但其過電壓抑製能力好 ，在線路上使用的主要作用是限製過電壓 。因此 ，一般在建築物入口處選用如Asafe係列的開關型SPD來泄放雷電能量 ，然後 ，在後級電路使用如AM係列的限壓型SPD來限製因前級雷電能量瀉放後 ，在後級線路產生的高過電壓 。兩種SPD需配合使用 ，方能保證配電線路中設備的安全 。

丨8/20μs和10/350μs的區別丨

    防雷擊保護的選用 ，分為4個等級 ，IEC61312-1規定 ：10/350μs是首次雷擊波型 ，用於電源的第一級（A級）保護 ，值得注意的是這隻是雷擊波的測試波型 ，而不是雷電的實際波型 ；8/20μs是用在首次後的B級 、C級 、D級雷擊保護 ，二者在本質上是沒有區別 ，隻是反映了保護器件能分流雷電流能量大小而已！

丨為什麽在SPD的回路中要安裝熔斷器或斷路器 ？丨

   SPD的內部核心是一個氧化鋅壓敏器件 ，氧化鋅是由晶粒組成 ，晶粒被具有P-N結半導體結構的晶界層隔開 ，這些晶界層決定了壓敏電阻的V-I特性 。當浪湧電流通過壓敏電阻超過了它的承受能力時 ，瓷體中將有部分晶界層被損壞 ，致使壓敏電壓下降 ，嚴重時將被擊穿 。隨著放電次數的增加 ，性能逐漸下降 ，當失效損壞時 ，往往是短路的形式 。當突發性的特大浪湧通過SPD時 ，熱量還來不及傳遞到熱熔斷機構 ，氧化鋅壓敏器件就已經損壞 ，如果是炸裂性損壞 ，放電通路自然被切斷 ，如果短路性損壞 ，由於熱量沒達到熱熔斷切斷電源 ，此時 ，必須依靠熔斷器或斷路器切斷電源 。
