本實用新型涉及一種熔斷組合型浪湧保護器 ，其主要技術特點是：產品將內置的斷路裝置與防雷模塊集成裝在一起，斷路裝置的一端連接電源線路 ，該斷路裝置的另一端連接至防雷模塊 ，防雷模塊的另一端通過接地排連接 。當過壓 、過流浪湧經過電源線時 ，熔斷組合型浪湧保護器內的防雷模塊瞬間導通 ，將過壓、過流浪湧通過接地線泄放 ，將斷路裝置內置於浪湧保護器內 ，減小了安裝浪湧保護器所需的配電櫃內空間 ，解決了響應速度變慢和設備端殘壓升高的問題 。

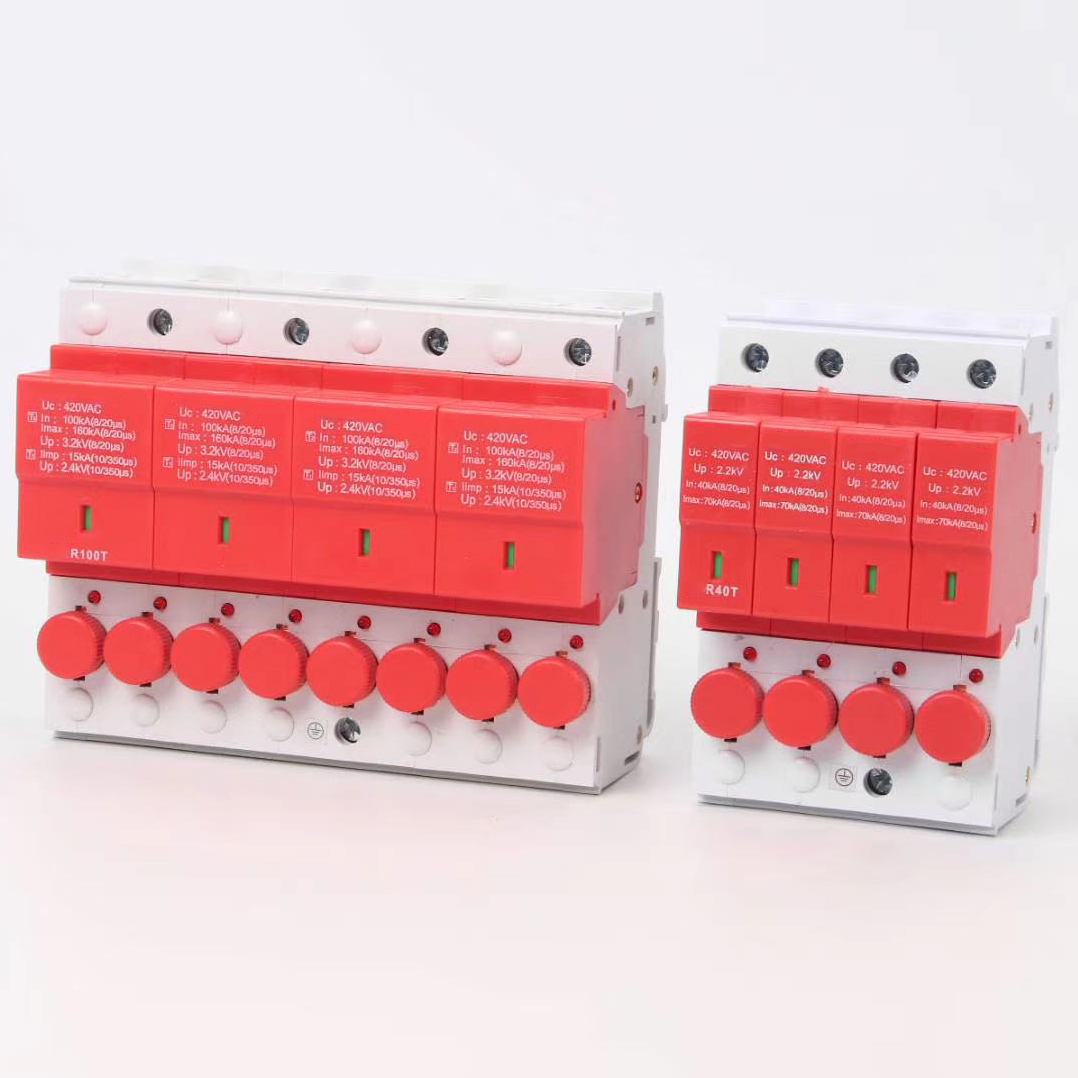

熔斷組合型浪湧保護器

      一種熔斷組合型浪湧保護器 ，將用電設備電源 、斷路裝置 、防雷模塊 、接地排順序電連接 ，其特征是 ：內置的斷路裝置與防雷模塊集成裝在一起 ，斷路裝置的一端連接電源線路 ，該斷路裝置的另一端連接至防雷模塊 ，防雷模塊的另一端通過接地排連接 。

產品將SPD所必須的短路保護集成於SPD模塊內 ，不需配置熔斷器 ，可安裝在標準的35mm導軌上 ，與普通的熔斷器＋SPD模塊相比較有以下優勢 ：

      1 、殘壓降低50％以上 ，由於單獨加裝熔斷器 ，在熔斷器本身及連接導線上均存在電感 ，這樣必然存在很大的殘壓 。而采用CPM-R產品後 ，這部分殘壓幾乎為零 ，因此能夠更加有效的保護設備 。

      2 、安裝方便 ，節省空間 ，節約了配電櫃的安裝成本 。

      3 、響應速度更快 ，整體特性全麵提升 。

      4 、N位置優點 ：無論哪一級線路瀉放雷電流時均使路徑最短 ，以使殘壓進一步降低 。

根據所選擇的浪湧保護器和預期的環境影響 ，保護係統的電源和設備所需的保護措施被分為三級 。

B類浪湧保護器 ：標稱放電電流In ，衝擊電壓1.2/50 μs 衝擊電壓和最大衝擊電流Iimp 的試驗 ，Iimp 的波形為10/350 μsUp 最大4kv(IEC61643-1;IEC 60664-1) 。

C類浪湧保護器 ：標稱放電電流In ，衝擊電壓1.2/50 μs 衝擊電壓和最大衝擊電流Iimp 的試驗 ，Iimp 的波形為8/25ms 。

D類浪湧保護器 ：進行混合波合（開路電壓1.2/50 μs 衝擊電壓 ，鄧路電流8/25 μs）試驗 。

能量吸收/耗散能力——此標稱值表示浪湧保護器在燒毀前能夠吸收多少能量 ，單位為焦耳 。其數值越高 ，保護性能就越好 。您購買的保護器的這一標稱值至少要在200至400焦耳之間 。若要獲得更好的保護性能 ，應該尋找此標稱值在600焦耳以上的產品 。

響應時間——浪湧保護器不會立刻斷開 ；它們對電湧做出響應會有略微的延遲 。響應時間越長 ，表示計算機（或其他設備）將遭受浪湧的持續時間越長 。請購買響應時間低於一毫微秒的浪湧保護器 。
