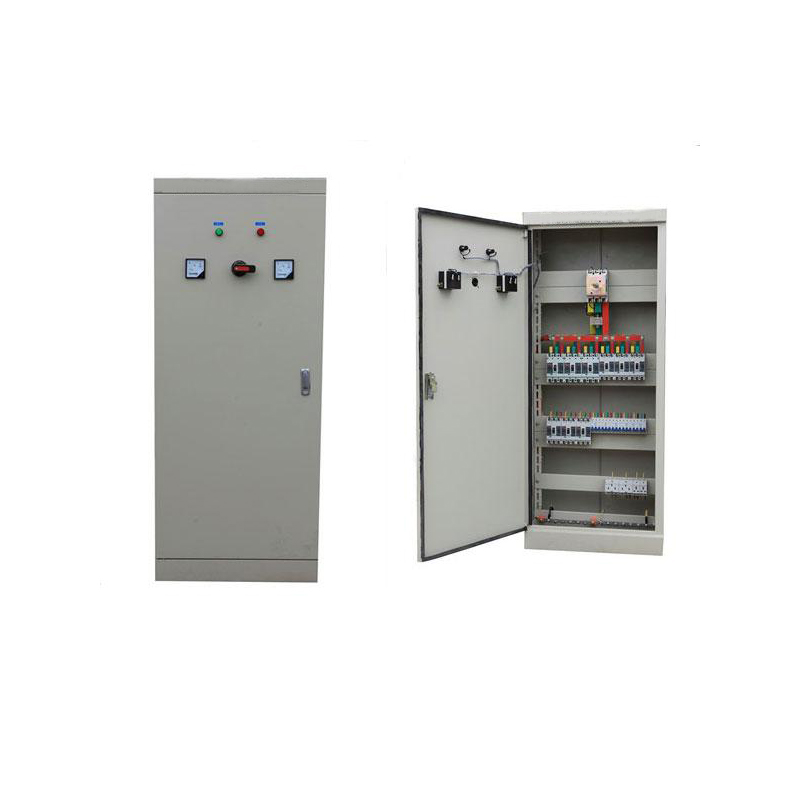

配電櫃型號

配電櫃型號有很多 ，一般不同的廠家都有自己的型號 。國產型號有MLS 、GCS 、GCK GGD等 ；國外廠家ABB有 ：MD190 ，MNS ，ArTu 、Blokset 、8PT等等 。一般標準的型號是GB7251.1 。

配電櫃型號標

第一位 ：P-開啟式低壓開關櫃 ，G-封閉式低壓開關櫃

第二位 ：G-固定死 ，C-抽出式 ，H-固定 、抽出混裝式 。

第三位 ：L（或D）-動力用 ，K-控製用 ，S-森源電氣係統

GGD較便宜 ，GCS 、GCK為經濟型 。

例 ：GGD/M/J①②③G－交流低壓配電櫃

G－電器元件固定安裝 ，固定接線

D－電力用櫃

M－麵板操作

J－靜電電容器

①－設計序號 ：1.分斷能力為15kA ；2.分斷能力為30kA ；3.分斷能力為50kA②－主電路方案代號③－輔助電路方案代號

配電櫃操作規程

（1）配電櫃是船舶的主要配電中心，能保證八個行業和設備的正常運行 。發電機組啟動之後 ，不允許無關人員碰觸 。

（2）板上的開關，應使用動力盤加速開關手動緩慢加速 ，直到發電機進入正常工作狀態 ，電壓和頻率達到規定值 。

（3）配電盤進入配電狀態之後 ，不允許隨意拉動動力盤加速開關 ，空氣斷路器的閉鎖開關不允許在非緊急情況之下使用 。

（4）發電機的並聯運行應嚴格按照並聯運行條件的要求和規定進行 ，注意逆功率（逆流）和不能並聯運行 。

（5）發電機停機時 ，應先切斷發電機負荷 ，再空載停機 。

（6）交流岸電時 ，先切斷岸電屏電源開關 ，然後檢查接線及相序是否正確 。確認正確之後 ，才能實現船岸電源的轉換 。嚴禁帶負荷操作 。

（7）配電櫃應定期清潔保養 ，使設備始終處於良好的工作狀態 。

（8）發電機工作時 ，工程師操作配電盤時 ，應集中精力 ，小心操作 ，防止事故發生 ，否則將對人身事故負責 。

（9）充放電板為船舶應急配電板 。值班輪機員應經常檢查其工作情況 ，以確保隨時有足夠的低壓電源 ，並在正常航行時通過船上的儀表 。

（10）掌握磁飽和調節器的工作情況 ，配電盤之上的所有開關應處於on狀態 ，以保證發電機能隨時啟動，隨時投入使用 。
