·極數 ：1P,1P1,2P,3P,3P1,4P

·最大放電電流 ：20 ，40 ，80 ，100 ，250kA

·安裝方式 ：拔插式 、固定式

·核心部件為氧化鋅壓敏器件

·符合標準 ：GB 18802.1

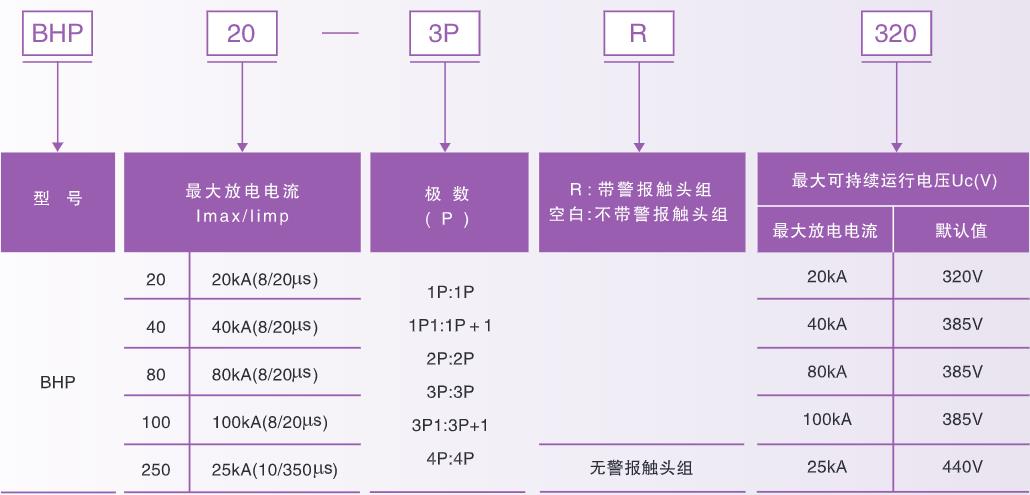

型號含義 ：

使用注意事項:

1. SPD接線應盡可能的短(建議不超過1米) ，並且不要來回彎折 。導線過長或彎折過多 ，雜散電感便不能忽視 。當有大的浪湧電流通過時 ，電感會產生電壓降迭加在SPD端子上 ，使電壓升高 。

2.接至SPD的引線:柔性多芯線:最小為4mm2,最大為25mm2接線盡可能不要靠近信號數據線且不要平行 。

3.夏季雷雨多發期 ，最少應每月檢查-一次 ，模塊透明窗口出現紅色標誌時 ，表明SPD已失去保護作用 ，應立即更換 。

4.在SPD的回路中 ，必須串聯安裝小型斷路器或後備保護器 ，以防止突發性的雷擊放電 ，使熱量來不及傳導到熱脫扣機構而發生電源短路事故 。

5.SPD的核心是一個可插拔模塊 ，不同的保護級別 ，模塊限製導槽不同 ，即不同級別的模塊 ，不能在同一規格座體上插入安裝 。

正常使用條件 ：

◆頻率:電源的交流頻率在48Hz和50Hz之間

◆電壓:持續施加在電湧保護器的接線端子之間的電壓不應超過其最大持續工作的電壓Uc

◆海拔:不應超過2000m (若超過2000m,需詳詢我司)

◆工作環境溫度: -40°C~+80C

◆儲存溫度: -45C~+85C

◆相對濕度:在周圍空氣溫度≥+40C時相對濕度≤50% ，在較低溫度下可以有較高的相對濕度 ，最濕月的月平均最大相對濕度為90% ，同時該月的月平均最低溫度為+25°C ，對由於溫度變化偶爾產生的凝露應采取特殊的措施

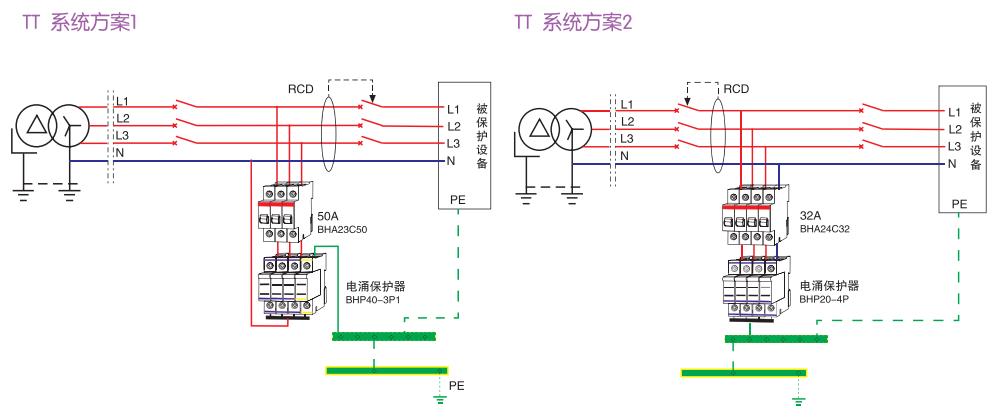

電湧保護器選擇與斷路器搭配選型

SPD的內部核心是一個氧化鋅壓敏器件 ，氧化鋅是由晶粒組成 ，當帶有能量的浪湧電流通過SPD遠超過其規定的值時 ，將發生通過陶瓷體的擊穿 ，瓷體中將有部分晶界層被損壞 。在極端的情況下 ，壓敏電阻將產生爆裂 ，過高的持續負荷產生的過熱 ，將損害晶粒 ，嚴重時將被擊穿 ，導致其ZnO晶粒的融合 ，造成短路 。突發性的熱量還來不及傳遞到熱熔斷機構 ，必須依靠熔斷器或斷路器切斷電源 。

即使在精確的參數選擇情況下 ，也不能排除SPD的過負荷產生過高溫升和爆裂 。

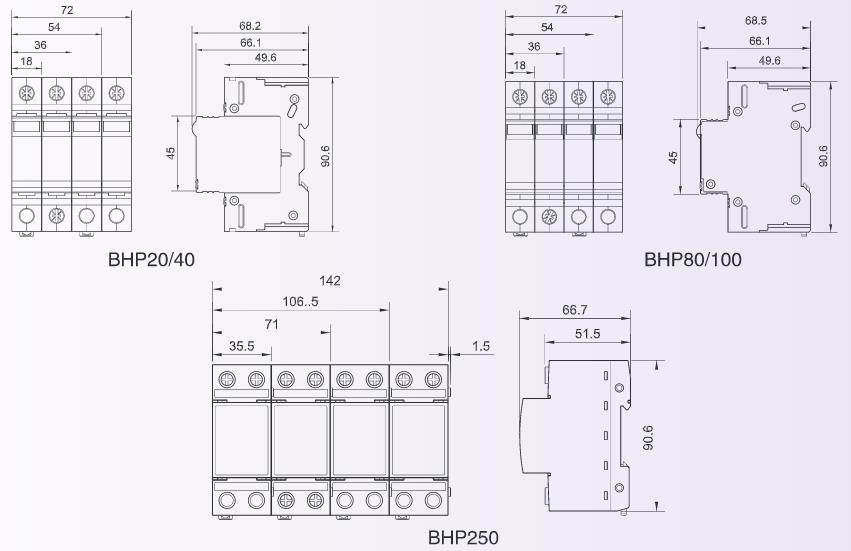

浪湧保護器尺寸 ：

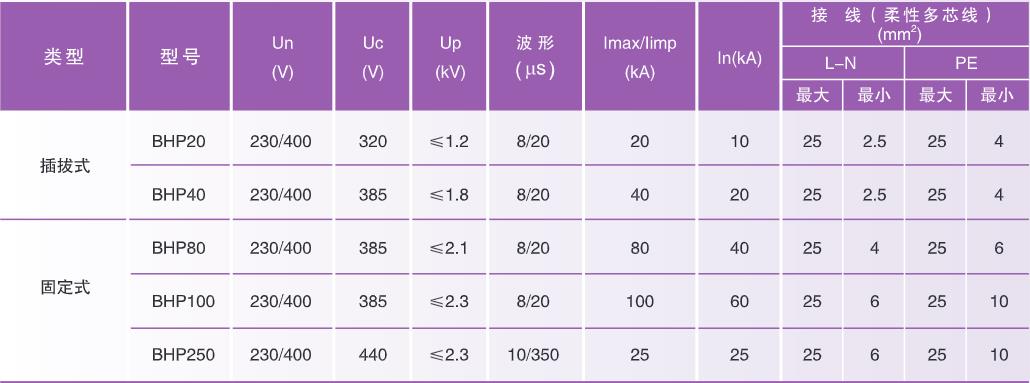

產品參數 ：

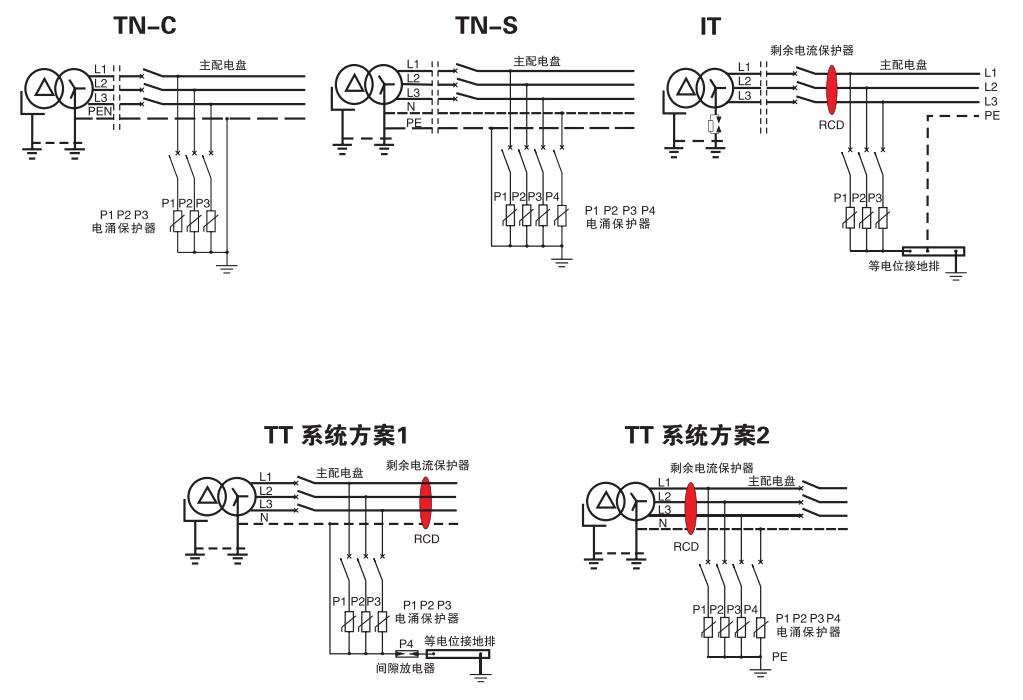

產品接線圖 ：
