產品參數 ：

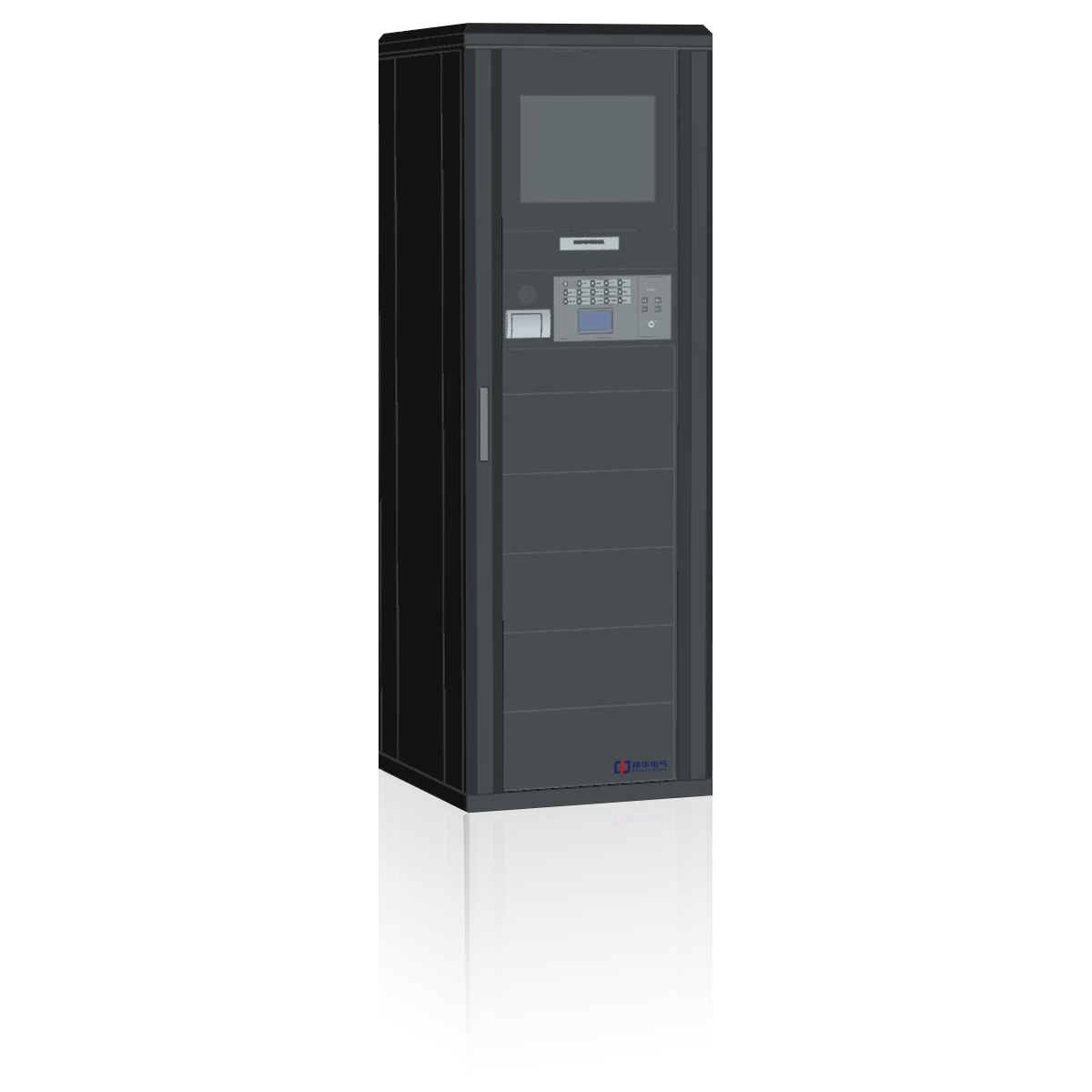

外形尺寸 ：600mmx600mmx1834mm

主電功耗 ：50W

防護等級 ：IP30

額定電壓 ：AC220V

應急時間 ：≥180min

通訊方式 ：CAN總線

接口 ：RS232 RJ45 USB

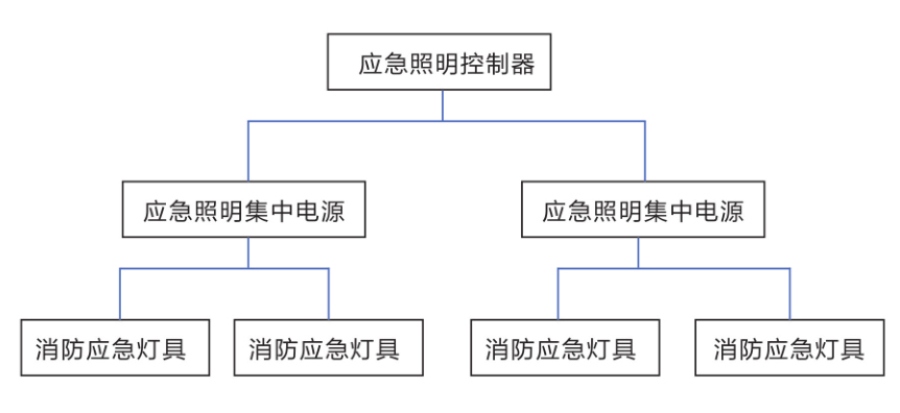

原理圖 ：

性能特點 ：

滿足國家標準GB17945-2010《消防應急照明和疏散指示係統》規定要求 。

應急照明控製器支持兩路CAN總線 ，每路主幹最大可連接110個路由器 。

應急照明控製器可以通過幹節點RS232與火災報警主機進行通信 ，根據火災現場信號迅速自動生成疏散預案 ，保證人員安全撤離 。

應急照明控製器采用工業級工控一體機 ，采用17寸液晶顯示屏 ，可直接顯示現場建築圖形信息 ，設備狀態信息 ，報警故障信息 。方便客戶查詢使用 。

配備微型打印機，可打印所有事件信息 。同時可存儲曆史R錄8000條以E主電源采用消防專用電源 ，備電采用免維護鉛酸電池 。

可自動進行充放電管理 ，自動切換功能 。

可根據設置事件自動進行月檢 、年檢 ，自檢完畢後自動恢複 。

係統優點

CAN主幹網絡（連接控製器與集中電源區域路由器） ：

對等網絡 ，實時性強 ，可主動上報 ；

通訊傳輸距離遠 ，可達2800m ，並能通過中繼擴展 ；

抗幹擾能力強 ，可靠的錯誤處理和糾錯機製 ，具有優先權和仲裁功能機製 ，可以在高噪聲幹擾環境中工作 ；

采用雙線串行通信方式 ，糾錯能力強 ，發送信息遭破壞後 ，可自動重發 ；

錯誤嚴重的情況下具有自動退出總線功能，防止總線鎖死一個主控器支持兩路主幹 ，每路主幹最多可連接110個路由器 ；項目中可同時掛載多個主控器 ；

P-BUS防火分區網絡（連接集中電源路由器與設備之間） ：

二線方案 ，通信+供電 ，可選用BV2.5的普通供電電線

通訊可靠、抗幹擾能力強

傳輸距離遠 ，可達2800米 ，可通過中繼延伸

總線無極性 ，施工接線方便

自由拓撲 ，可任何分支 ，利於現場施工布線

掛載能力強
