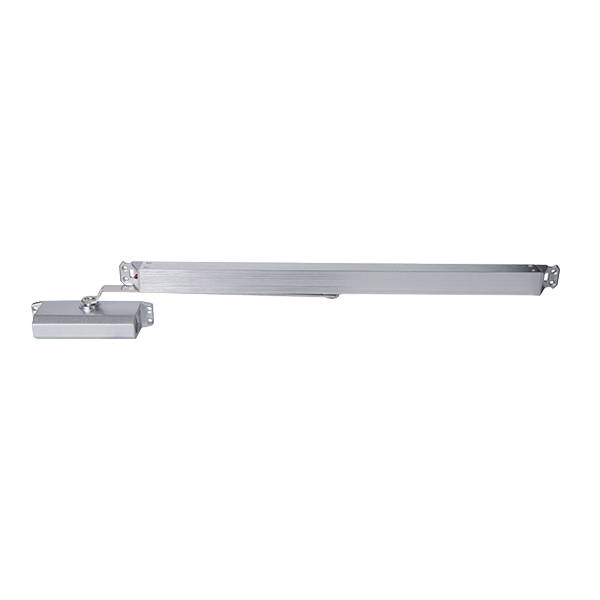

電動閉門器由電動閉門器主體和導向槽組成 。主體安裝於門框導向槽安裝於門扇 。電動閉門器主要由外殼 、彈簧 、棘輪 、電磁鐵 、轉臂 、導軌等組成 ，結構比較複雜 ，零部件超過60多種 ，如果連杆 、撥片等剛性無法保證 ，剛容易變形或卡阻甚至散架 。

產品特點

1.內置監控模塊 ，無需針對係統外配輸入輸出模塊 。

2.錯搭保護 ，防止現場總線錯接AC220V+20%造成產品損壞 。

3.閉門模式可設 ，可設置為延時關門或立即關門模式 。

4.掉電關門功能 ，總線或電源掉電自動關門。

5.手動關門功能 ，設置手動關門按鍵 。

6.鋁合金外殼 ，外形美觀 。

7.開門角度可調 ，手拉門0～150° ，手推門0～120° 。

技術特性

安裝方法

1.安裝在鋼質門上需預埋加強鋼板 ，木質門上可直接安裝 。拉門麵（背火麵）安裝 、推門麵（迎火麵）安裝詳見圖3和圖4 ，特殊安裝需聯係廠家 。拉門麵左右判定 ：人站門外 ，左手拉門為拉門麵左開 ，否則為右開 。推門麵左右判定 ：人站門裏 ，左手推門為推門麵左開 ，否則為右開 。

2.安裝前需切斷回路電源 ，並確保接線準確無誤 。

3.安裝前需進行絕緣測試 ，總線間及總線對地絕緣電阻應大於20M ，嚴禁安裝後進行絕緣測試 。

4.安裝好後 ，調節滑槽內的定位器的位置可設定門的開門角度 ，具體方法見附錄 。

5.安裝好後 ，調節閉門開關的位置 ，將門關閉到位後 ，將開關移到滑塊的上方 ，用螺絲刀把開關上的螺絲擰緊在滑槽上 。

布線要求

1.通訊總線宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線。

2.電源線宜選用BV-2×1.0mm2或1.5mm2耐火線 ；穿金屬管或阻燃管敷設 。

注意事項

1.閉門器按門重 、門寬 、左右及推拉方式的不同進行選型及安裝 。

2.閉門器開門檢測時間1s後自鎖，手動閉門信號需保持1s以上 ，保證不卡門 。

3.閉門器中有感磁器件 ，不應安裝在有強磁場作用的地方 。
