過電壓保護器結構原理

過電壓保護器分為自複位式和手動式 。

1. 過電壓保護器結構

過電壓保護器一般由前端電壓信號采集 、過電壓保護信號處理器和電壓動作執行器三部分組成 。

2. 過電壓保護器原理

過壓保護器測量電源或設備的電壓 ，並在外部繼電器或處理器中設置電壓保護值 ：過壓或欠壓值等 。

當測量的電壓超過（或低於）過壓（欠壓）保護器的設置值時 ，執行機構在過壓（欠壓）保護器動作時及時斷開電路 ，達到保護的目的 。

過電壓保護器有多種功能 ：

1.電壓測量靈敏，執行器動作迅速 。

2. 低壓穩定運行 ，高壓回路保護 。

3. 可設置延時斷開功能 ，實時顯示電壓值 。

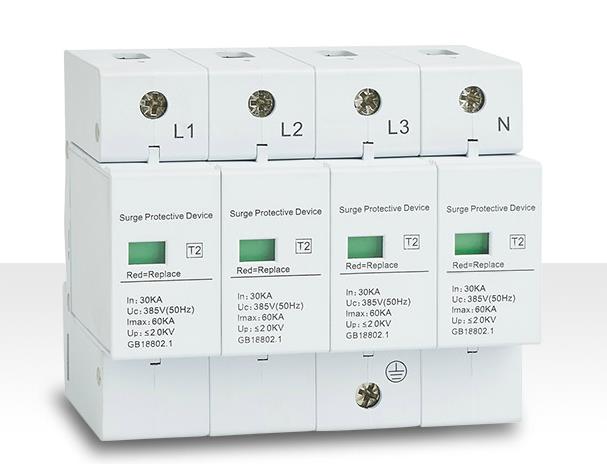

過電壓保護器和避雷器的區別

兩者都能抑製過電壓 ，保護電氣設備

過電壓保護器的一般意義是保護工頻過電壓 。所謂工頻過電壓 ，往往是在運行過程之中產生的 。例如開關斷開時 ，電弧不為零 ，斷開時會產生過電壓 ，電路斷開時，由於電路波阻抗不同 ，會產生電壓反射波疊加的工作過電壓等 ，這些過電壓是工頻過電壓 ，不可忽視的是 ，電壓波形的頻率在50 Hz時保持不變 。

避雷器是為了保護雷電過電壓 ，避免雷電瞬間高壓對設備造成損壞 。這種過電壓波形的前端很陡 ，頻率很高 ，但後續電流很小。避雷器能將雷電波的峰值放電 ，從而保證其動機電器的安全 。通常情況之下 ，避雷器處於開路狀態 ，當避雷器通過雷電高壓時會釋放到地上 。避雷器不負責照明 。如果雷擊輸電線路 ，雷電過電壓將隨輸電線路或通過配電裝置流向變壓器 。此時避雷器將放電 ，防止配電裝置損壞 。
